Schéma motorové lokomotivy řady 781 (ex T 679.1)

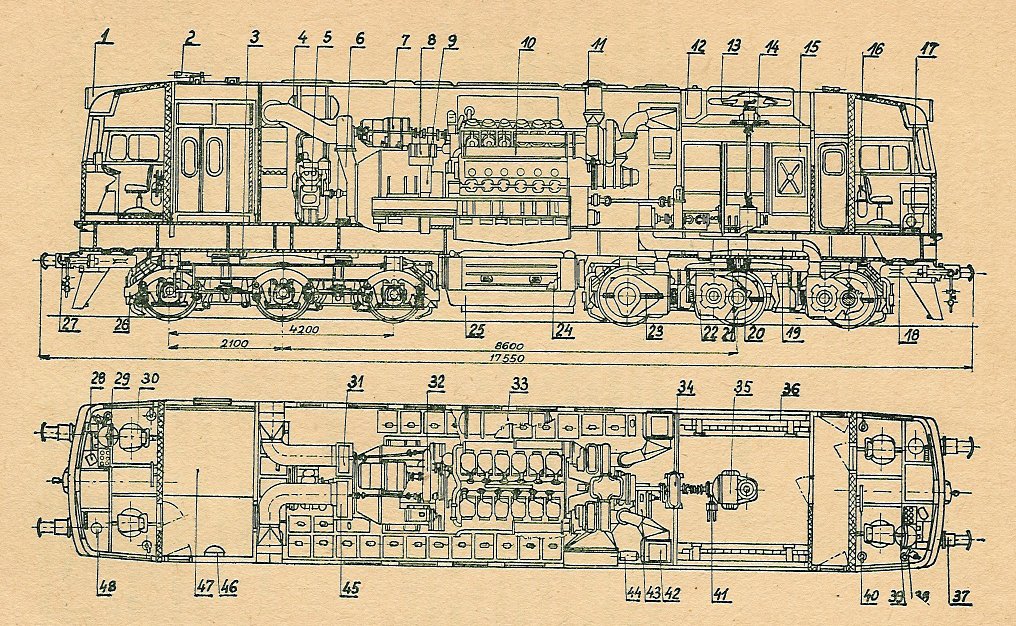

schéma lokomotivy řady 781 1 - reflektor, 2 - houkačka, 3 - boční opěra rámu, 4 - protipožární jímka, 5 - kompresor, 6 - přívod chladícího vzduchu generátoru, 7 - dvoustrojový agregát, 8 - jednostrojový agregát, 9 - hlavní generátor, 10 - naftový motor, 11 - výfuk, 12 - vodní nádrž, 13 - ventilátor chladiče, 14 - lůžko ventilátoru, 15 - chladič, 16 - hasící přístroj, 17 - kalorifertopení stanoviště, 18 - skříň amortizátoru, 19 - přívod chladícího vzduchu, 20 - kloubový hřídel, 21 - otočný čep, 22 - trakční motor, 23 - nápravový převod, 24 - akumulátorová baterie, 25 - palivová nádrž, 26 - podvozek, 27 - tažný hák, 28 - rychloměr, 29 - řídící stanoviště, 30 - sedačka strojvedoucího, 31 - ventilátor chlazení trakčníchmotorů předního podvozku, 32 - přední rozdělovací reduktor, 33 - olejový chladič, 34 - zadní rozdělovací reduktor, 35 - hydraulický náhon ventilátoru, 36 - sekce chladiče, 37 - nárazník, 38 - brzdič, 39 - kontrolér, 40 - kolo ruční brzdy, 41 - stavěč zapínání hydraulické spojky, 42 - vzduchový čistič, 43 - ventilátor chlazení trakčních motorů zadního podvozku, 44 - ohřívač paliva, 45 - ventilátor chlazení generátoru, 46 - sklopné umyvadlo, 47 - vysokonapěťová kobka, 48 - vařič
